萤石课堂之互联网无线录像机X5C

       X5C是萤石新一代互联网无线录像机。无线8路直连、HDMI/VGA双接口、超强Wi-Fi、大容量存储、ONVIF开放等特点，X5C将会为我们带来一种全新的体验。

功能特性

1、双显示接口任意选择

✦自带的HDMI及VGA两种显示器接口，适配多种屏幕，支持本地存储录像1080P高清回放。

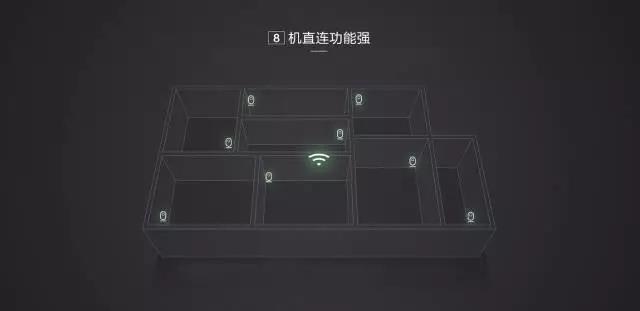

2、直连4/8路无线IPC

✦有CS-X5C-4和CS-X5C-8两种可选，可直连4/8路无线 IPC。

3、组网灵活方便

✦不仅能支持 IPC 直接连接，而且接入X5C上级路由的IPC也可接入X5C，还可搭配萤石无线中继器 W2C，轻松应对不同组网需求。

4、大容量硬盘存储

✦一个SATA接口，内置可拆卸3.5寸硬盘，最大支持6T的存储容量。

5、协议开放想接就接

✦开放ONVIF协议，不仅支持萤石摄像机接入，也支持其他支持ONVIF协议的摄像机接入。

装箱清单

※ 如果您购买的是自带硬盘的型号，则没有螺丝包。

后面板示意图

1）电源输入：X5C采用的是12V 1.5A的电源适配器

2）音频输出：可接有源音箱

3）音频输入：可接拾音器

4）VGA接口：可接VGA线

5）HDMI接口：可接HDMI线

6）网口：外接路由器

7）USB接口：可接入鼠标

8）RESET孔：配置硬复位按键，设备运行时用针状物插入RESET孔，当指示灯红灯快闪时，重置成功

连接显示器

1、VGA连接

用VGA线连接录像机和显示器，将显示器信号源切换到对应VGA输入模式

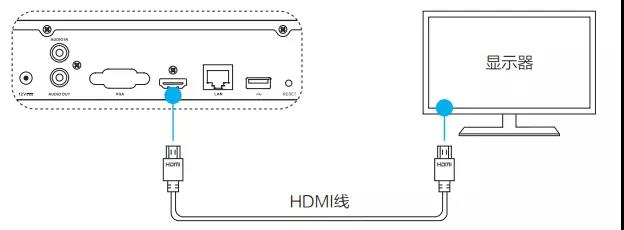

2、HDMI连接

用HDMI线连接录像机和显示器，将显示器信号源切换到对应HDMI输入模式

※  VGA线和HDMI线需自备

※  如果显示器显示无信号，请检查VGA/HDMI线是否正确连接到录像机和显示器，信号源是否切换到对应输入模式

连接路由和鼠标

用网线连接路由器的LAN网口和录像机的网口，将鼠标连接到录像机的USB接口。

开机

▶用电源适配器将录像机连接上电源， 录像机自动开启。建议使用稳压电源进行供电。电源供电不正常时，会导致录像机不能正常工作，甚至损坏录像机。

Tips：

        录像机启动完成后，可以通过开机向导进行简单配置，使录像机正常工作;

        管理员密码默认为设备的验证码，验证码为设备背面标签上的六位大写字母；

        如果界面提示网络地址冲突，请进入主菜单，选择“系统配置 > 无线配置> DHCP服务器”，修改无线AP地址。

添加摄像机

       选择“主菜单 > 通道管理”，点击“搜索”，录像机会列出所在网络的摄像机，点击“+”完成摄像机的搜索和添加。
